Комплект для монтажа на воздушную ЛЭП (ШО-10-4-6,6 Д)

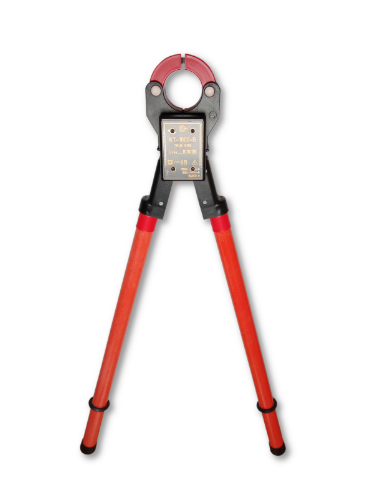

Комплект для монтажа на воздушной ЛЭП предназначен для проведения оперативных измерений с использованием клещей КТ-1000-В и КТ-100-В на воздушных линиях электропередачи напряжением до 10 кВ непосредственно с земли.

Комплект обеспечивает дистанционную установку клещей КТ-1000-В и КТ-100-В на провод воздушной ЛЭП и их последующее снятие после завершения измерений. Во время измерения показания клещей передаются по каналу Bluetooth на смартфон с установленным приложением "Клещи КТ" для Android.

В состав комплекта входят оперативная штанга ШО-10-4-6,6 Д со специальной резьбовой втулкой для присоединения к корпусу клещей, комплект защитных накладок на губки клещей, обеспечивающих их фиксацию на проводе и последующее снятие с провода при выполнении работ с земли, а также комплект крепежных изделий для установки накладок.

Основные преимущества:

• возможность выполнения измерений непосредственно с земли;
• общая длина штанги — 6,6 м;
• передача результатов измерений на смартфон под управлением ОС Android по каналу Bluetooth;
• разборная конструкция штанги;
• прочные резьбовые втулки для соединения секций штанги;
• чехол для хранения и транспортирования штанги.

По требованию заказчика возможно:
*- изготовление штанги с меньшей длиной секции для удобства транспортировки.

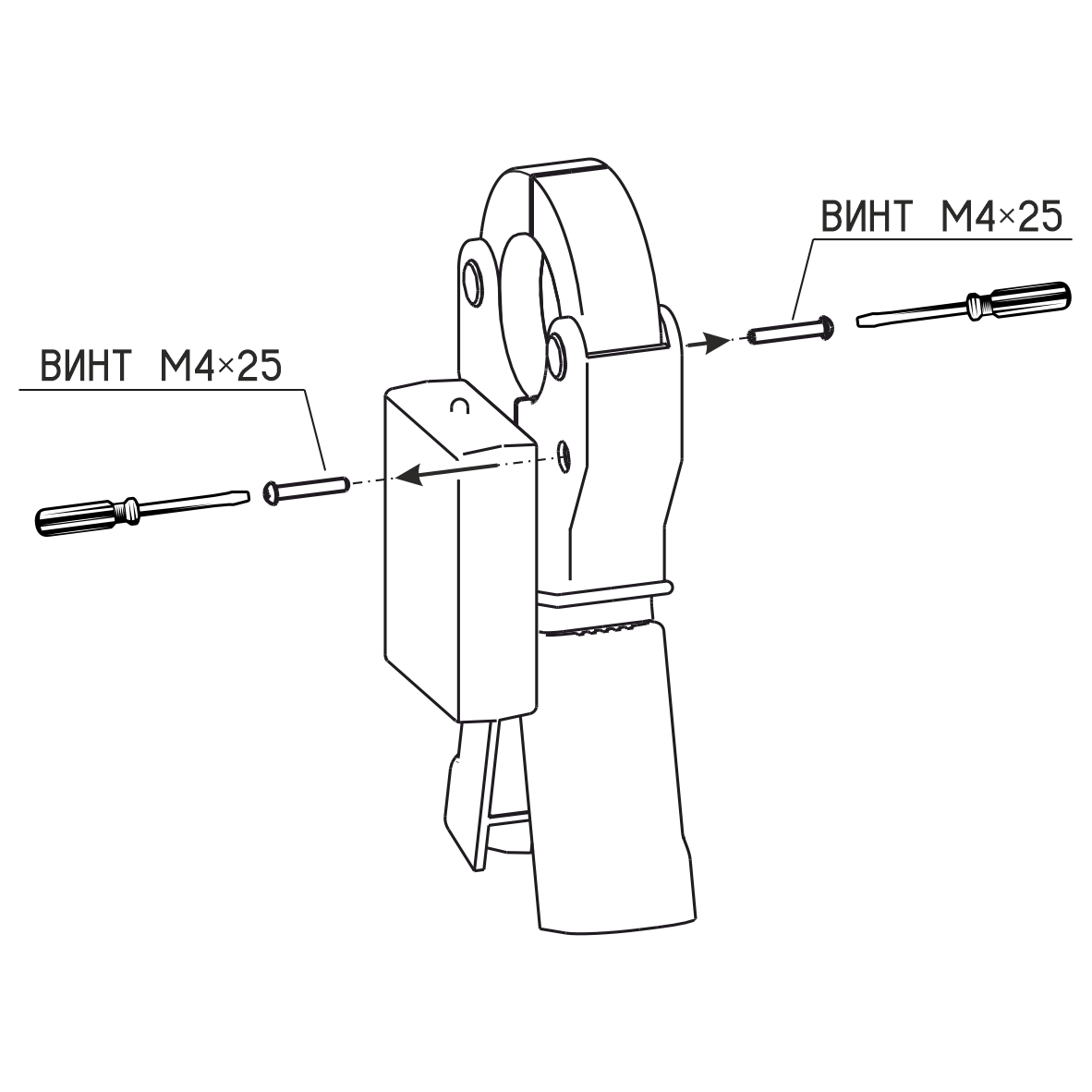

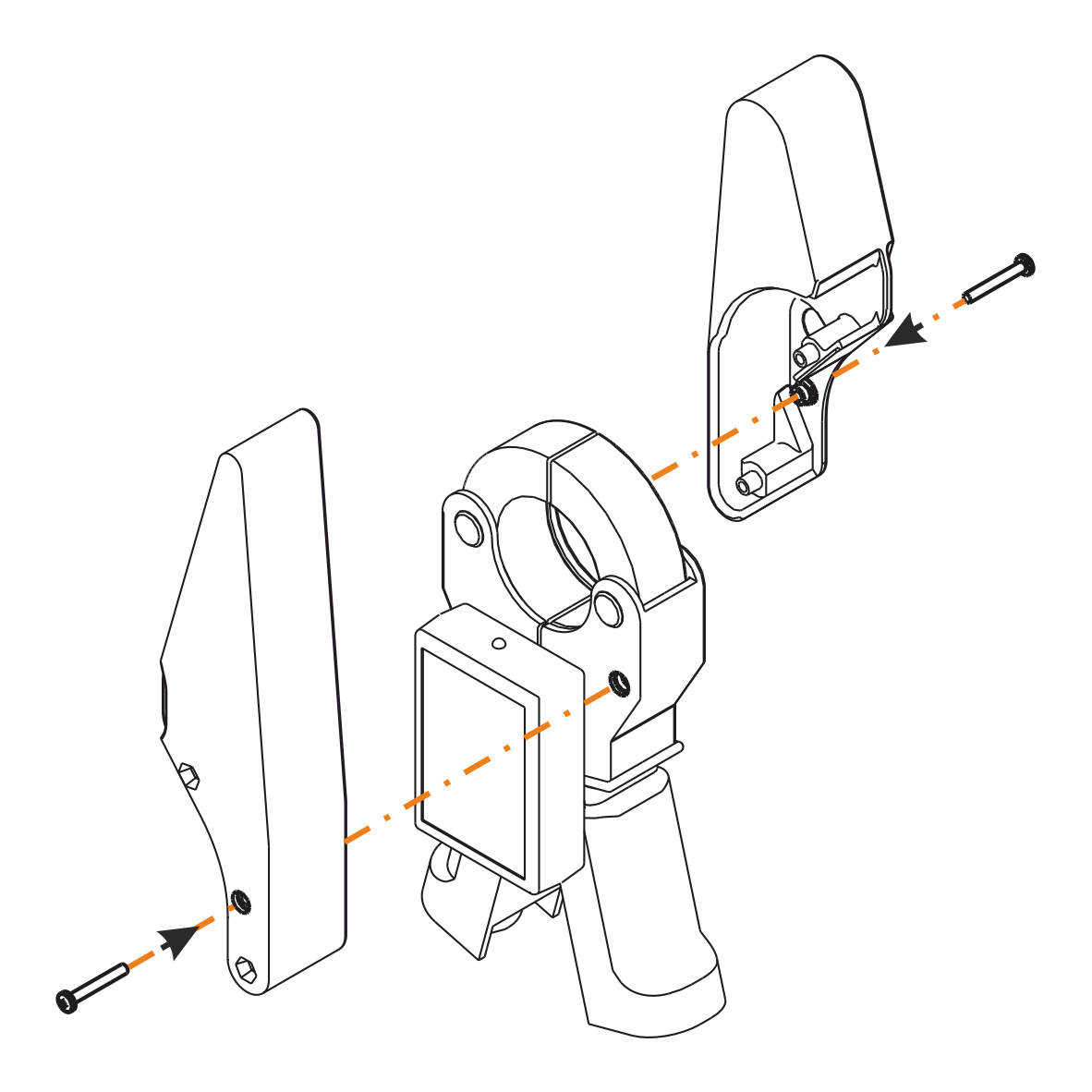

Демонтаж штатных ручек:
Если на клещах установлены штатные изолирующие ручки, снимите их.

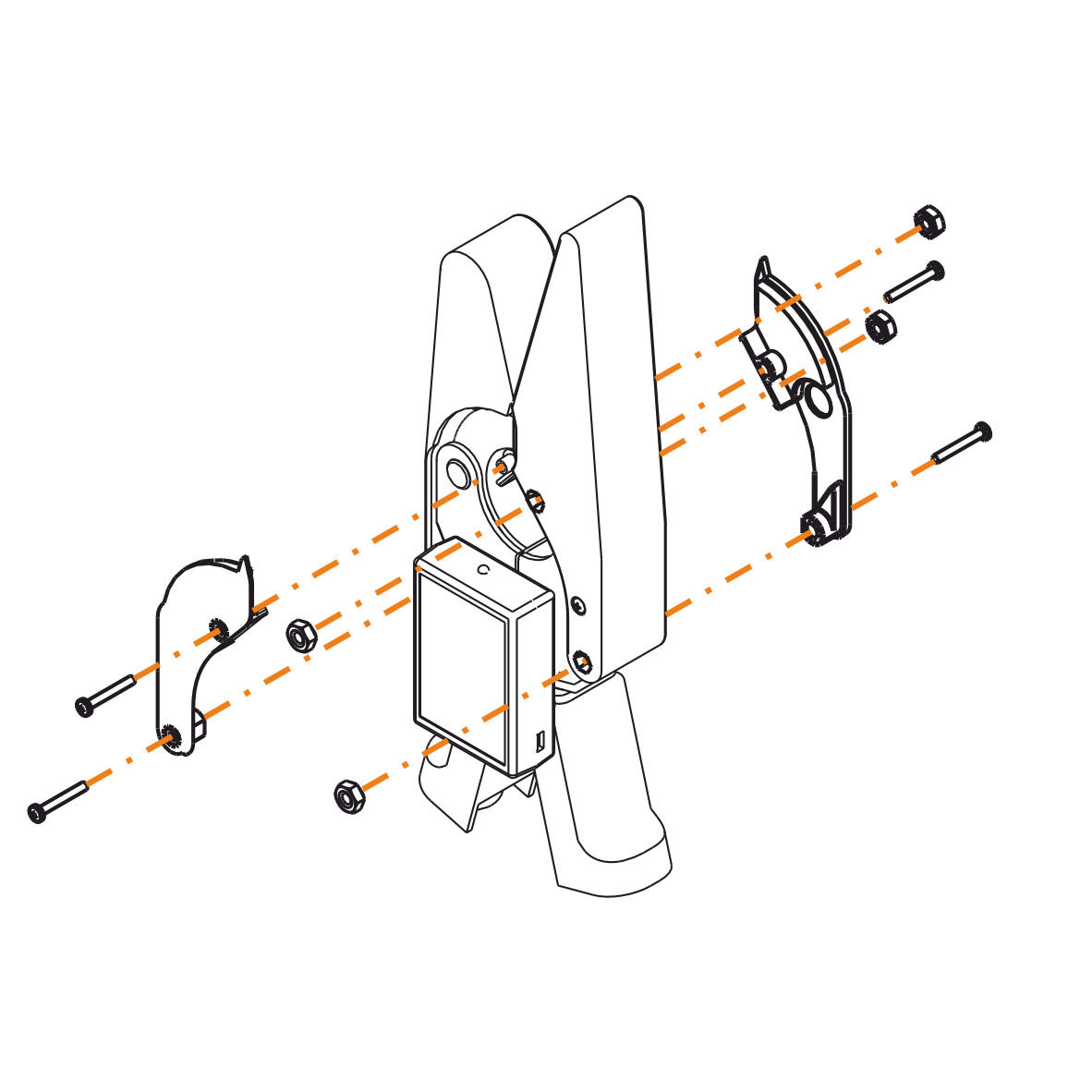

Монтаж защитных накладок:
Для установки защитных накладок выполните следующие действия:

• Демонтируйте два винта М4×25. Сохраните винты для последующего демонтажа защитных накладок и установки штатных ручек;

• Закрепите большую и малую накладки двумя винтами М4×30, используя те же резьбовые отверстия, из которых были вывернуты винты М4×25.

• Установите крышки накладок и закрепите их на накладках четырьмя винтами М4×30 и четырьмя гайками М4, установив гайки в предусмотренные посадочные места.

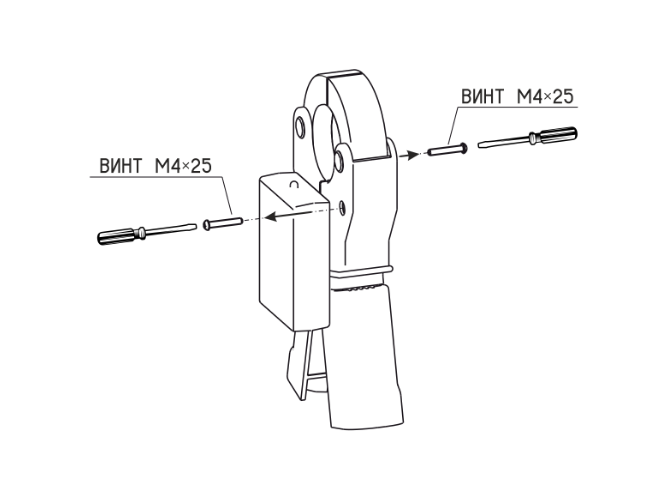

Демонтаж штатных ручек:
Если на клещах установлены штатные изолирующие ручки, снимите их.

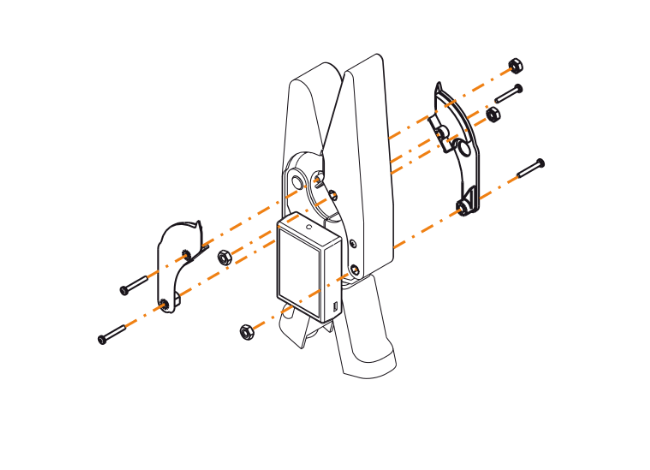

Монтаж защитных накладок:
Для установки защитных накладок выполните следующие действия:

• Демонтируйте два винта М4×25. Сохраните винты для последующего демонтажа защитных накладок и установки штатных ручек;

• Закрепите большую и малую накладки двумя винтами М4×30, используя те же резьбовые отверстия, из которых были вывернуты винты М4×25.

• Установите крышки накладок и закрепите их на накладках четырьмя винтами М4×30 и четырьмя гайками М4, установив гайки в предусмотренные посадочные места.

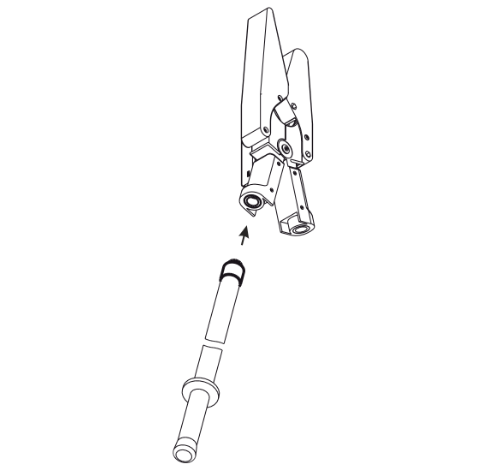

Монтаж изолирующей штанги:
Соберите изолирующую штангу, последовательно соединив все секции между собой. Надежно затяните резьбовое соединение, исключив проворачивание штанги относительно клещей.



• Рабочее напряжение штанг в сборе: до 330 кВ
• Длина штанги в сборе: 6,6 м
• Материал: стеклопластик
• Длина каждой секции: от 180 до 185 см*
• Вес: 3,9 кг
• Габариты упаковки: 185х10х10 см
