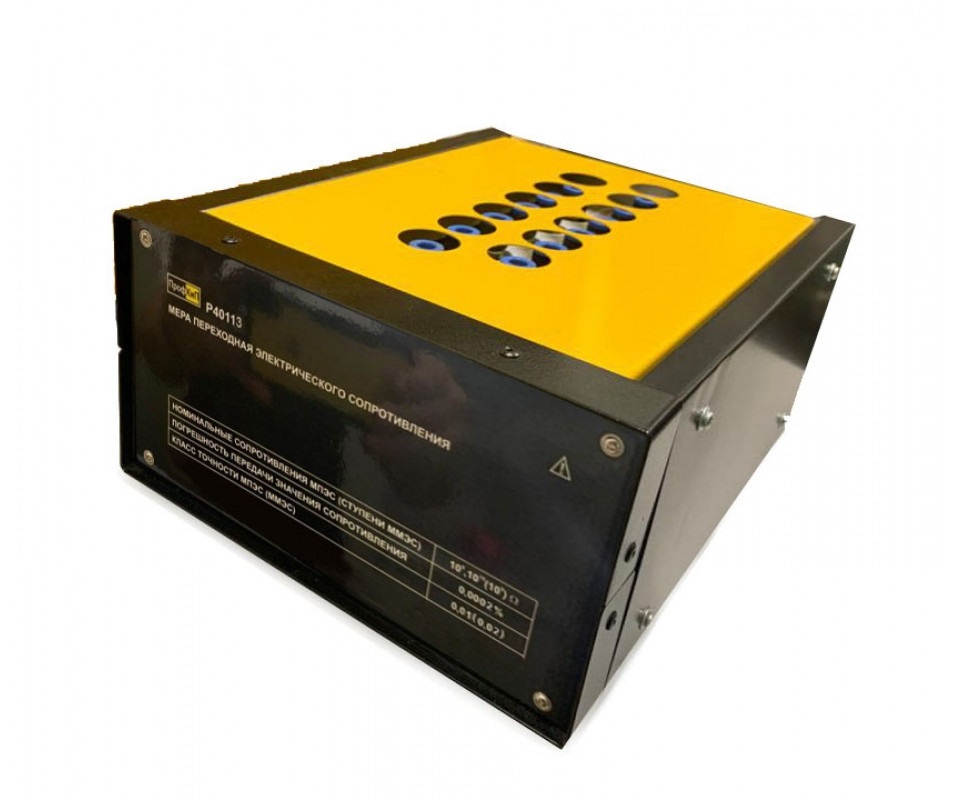

Мера переходная электрического сопротивления ПрофКиП Р40112 создана для воспроизведений электрического сопротивления постоянному току. Применяется для передачи значений электрического сопротивления от образцовых мер в измерительных цепях постоянного тока, для использования в качестве многозначных мер сопротивления. Принцип действия меры заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов.
При использовании меры применяется комбинированное соединение максимального числа резисторов с целью получения различных значений сопротивлений. Передача значений электрического сопротивления происходит путем параллельно-последовательного переключения ступеней (МПЭС). Конструктивно мера состоит из последовательно соединенных равно номинальных прецизионных резисторов.
| Параметр | Значение |
| Предел воспроизведений электрического сопротивления, Ом при параллельном соединении ступеней | 105 |
| Предел воспроизведений электрического сопротивления, Ом при последовательном соединении ступеней | 107 |
| Класс точности при параллельном соединении ступеней | 0,01 |
| Класс точности при последовательном соединении ступеней | 0,02 |
| Количество ступеней основных / резервных | 10/1 |
| Значение номинального/максимального напряжения, кВ при параллельном соединении ступеней | 0.1/0.6 |
| Значение номинального/максимального напряжения, кВ при последовательном соединении ступеней | 1/3 |
| Габаритные размеры (В×Ш×Д), мм, не более | 225×130×290 |
| Масса, кг, не более | 5 |
| Условия эксплуатации | |
| Температура окружающей среды, ºС | от +19 до +21 |
| Относительная влажность, % | от 30 до 80 |
| Атмосферное давление, кПа | от 84 до 106 |
| № | Наименование | Количество |
| 1 | Переходная мера сопротивления ПрофКиП Р40112 | 1 |
| 2 | Паспорт ПРШН.411642.100-2020 ПС | 1 |
| 3 | Методика поверки РТ-МП-7881-551-2020 | 1 |
