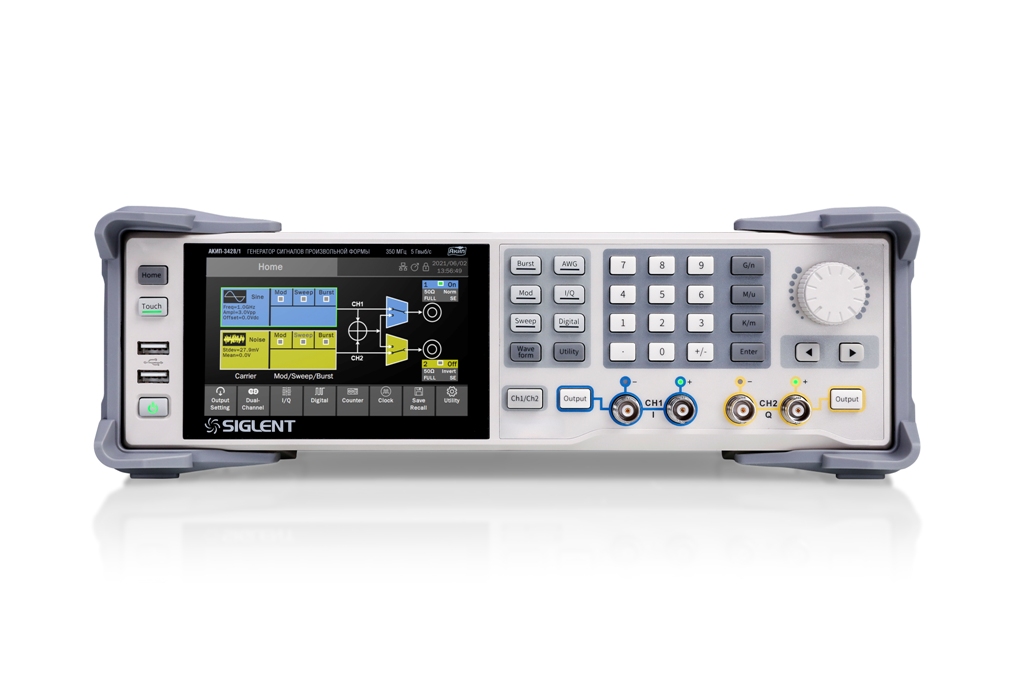

АКИП-3428/3 генератор сигналов
Артикул: ep-3235-30677
Гарантия: 36 мес.
Госреестр РФ: 90489-23
Межповерочный интервал: 12 мес.
Бренд: АКИП
Гарантия: 36 мес.
Госреестр РФ: 90489-23
Межповерочный интервал: 12 мес.
Бренд: АКИП
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Генераторы импульсов и сигналов АКИП-3428/3 генератор сигналов
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Генераторы импульсов и сигналов АКИП-3428/3 генератор сигналов
Особенности генератора сигналов АКИП-3428/3:
- Максимальная частота (синус): до 1 ГГц;
- Два аналоговых канала, несимметричный или дифференциальный режим работы;
- Опциональный цифровой выход: 16 бит, LVTTL или LVDS, до 1 Гбит/с;
- Разрядность ЦАП: 14 бит;
- Максимальная частота дискретизации 5 ГГц;
- Память: 512 МБ/канал;
- Режимы работы генератора:
- AFG – технология DDS (прямой цифровой синтез), формирование предустановленных сигналов произвольной формы;
- AWG – расширенный режим формирования сигналов произвольной формы, частота дискретизации от 0,01 до 2,5 Гвыб/с и джиттер менее 20 пс;
- Векторный генератор (Опция);
- Генератор цифровых шаблонов (Опция);
- Внутренний опорный генератор: 1*10-6 (Опция - 5*10-8 );
- Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и др.;
- Режим формирования произвольного сигнала из различных сегментов (1 ... 1024) с возможностью циклического повторения сегмента в последовательности (1 ... 65535);
- Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 312,5 Мбит/с.;
- Поддержка различных видов аналоговых и цифровых модуляций сигналов, ГКЧ (свипирование), формирование пакета (Burst);
- Аналоговый выход до 24 В пик-пик с возможностью установки смещения ± 12 В постоянного тока, для обеспечения максимальныго выходного уровня ± 24 В (высокоомный выход);
- Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов;
- Генерация выходного сигнала с заданными частотными компонентами
- (до 16-й гармоники);
- Режим Phase Locked – автоматическое выравнивание фазы каждого канала;
- Встроенный частотомер до 400 МГц;
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции, маркерный выход;
- Графический ЖК-дисплей, диагональ 12,7 см, емкостной сенсорный;
- Интерфейсы: USB, LAN, Опция GPIB;
- ПО для формирования сигналов СПФ EasyWaveX и векторных сигналов EasyIQ (Опция);
- Дистанционное управление с помощью команд SCPI;
- Возможность монтажа в 19” стойку (Опция).
Технические характеристики генератора сигналов АКИП-3428/3
| Параметры | АКИП-3428/1 | АКИП-3428/2 | АКИП-3428/3 |
| Основные характеристики | |||
| Входные параметры | |||
| Число каналов | 2 – аналоговые (несимметричные или дифференциальные, переключаемо) 2 – маркеры 16 – цифровые (Опция) | ||
| Диапазон частот (синусоидальная форма) | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 1 ГГц |
| Дискретность установки | 1 мкГц | ||
| Пределы допускаемой относительной погрешности установки частоты | Стандартно: ±1×10-6 Опция: ±5×10-8 (термостатированный опорный генератор) Есть вход сигнала внешней опорной частоты 10 МГц | ||
| Максимальная скорость выборки (синусоидальная форма) | 5 Гвыб/с | ||
| Разрядность АЦП | 14 бит | ||
| Выходной коннектор | BNC | ||
| Выходной уровень (Несимметричный выход) | |||
| Диапазон установки уровня смещения постоянного напряжения | ±6 В (50 Ом) ±12 В (высокоомный выход) | ||
| Погрешность установки уровня смещения постоянного напряжения | ±(1% от уст. + 2 мВ) | ||
| Неравномерность АЧХ переменного сигнала | ±0,3 дБ (50 Ом, 0,32 Впик-пик относительно 1 МГц синусоидальной формы) | ||
| Погрешность установки уровня переменного сигнала | ±(1% от уст. (Впик-пик) + 1 мВпик-пик) Синусоидальная форма, 10 кГц, смещение 0 В | ||
| Диапазон установки выходного уровня сигнала синусоидальной формы (50 Ом) | 1 мВ … 12 Впик-пик (≤ 40 МГц, 0 В смещение) 1 мВ … 6 Впик-пик (>40 ... 120 МГц) 1 мВ … 3 Впик-пик (>120 МГц) | ||
| Диапазон установки выходного уровня сигнала произвольной формы (50 Ом) | 1 мВ … 12 Впик-пик (≤ 20 МГц, 0 В смещение) 1 мВ … 6 Впик-пик (>20 МГц) | ||
| Диапазон установки выходного уровня сигнала импульсов прямоугольной формы (50 Ом) | 1 мВ … 12 Впик-пик (≤ 20 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 6 Впик-пик (>20 ... 60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 3 Впик-пик (>60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) | ||
| Диапазон установки выходного уровня шумового сигнала (50 Ом) | 1 мВ … 0,669 Вскз | ||
| Диапазон установки выходного уровня ПСДП/ PRBS сигнала (50 Ом) | 1 мВ … 12 Впик-пик (≤ 40 Мбит/с, 0 В смещение) 1 мВ … 6 Впик-пик (>40 ... 120 Мбит/с) 1 мВ … 3 Впик-пик (>120 Мбит/с) | ||
| Диапазон установки выходного уровня пилообразного сигнала (50 Ом) | 1 мВ … 12 Впик-пик | ||
| Общие выходные параметры | Внутреннее сопротивление: 50 Ом (±1 Ом) Максимальный выходной ток: ±240 мА Защита выхода: от перегрузки по току, от перенапряжения Перекрестные помехи: -60 дБн Смещение каналов: 20 пс (при одинаковом выходном уровне) | ||
| Выходной уровень (Дифференциальный выход) | |||
| Диапазон установки уровня переменного сигнала | 20 мВпик-пик … 2 Впик-пик (100 Ом, смещение 0 В) | ||
| Неравномерность АЧХ переменного сигнала | ±0,3 дБ (100 Ом, 0,5 Впик-пик относительно 1 МГц синусоидальной формы) | ||
| Диапазон установки дифференциального уровня | ±1 В (100 Ом) | ||
| Диапазон установки уровня постоянного напряжения с общей землей | ±1 В (высокоомный выход) | ||
| Общие выходные параметры | Защита выхода: от перенапряжения Перекрестные помехи: -60 дБн Смещение каналов: 20 пс (при одинаковом выходном уровне) | ||
| Общие выходные параметры | |||
| Полярность | Нормальная, инвертированная | ||
| Регулировка сигнал/шум | от 0,1 дБн | ||
| Цифровой фильтр | 1 МГц … 350 МГц | 1 МГц … 500 МГц | 1 МГц … 1 ГГц |
| Стандартные формы сигналов | |||
| Синусоидальная форма | |||
| Диапазон частот | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 1 ГГц |
| Коэффициент гармоник (при уровне не более 0 дБм) | Несимметричный выход: | ||
| Негармонические составляющие (при уровне не более 0 дБм) | Несимметричный выход: -65 дБн Дифференциальный выход: -60 дБн | ||
| Плотность фазовых шумов | |||
| Генерация гармоник | Генерация выходного сигнала с заданными частотными компонентами: до 16-й гармоники | ||
| Импульсы прямоугольной формы | |||
| Частота повторения | 1 мкГц … 100 МГц | 1 мкГц … 150 МГц | 1 мкГц … 240 МГц |
| Дискретность установки частоты | 1 мкГц | ||
| Минимальная длительность фронта/среза импульса | ≤ 0,85 нс | ||
| Выброс на вершине и паузе импульса | ≤ 3% (100 кГц, 1 Впик-пик, 50 Ом, фронт 1 нс) | ||
| Скважность | от 0,001 до 99,999% Дискретность установки от 0,001%, в зависимости частоты выходного сигнала | ||
| Джиттер | 20 пс (>10 кГц, 1 Впик-пик, 50 Ом) | ||
| Одинарный | |||
| Частота повторения | 1мкГц … 100 МГц | 1мкГц … 150 МГц | 1мкГц … 312,5 МГц |
| Импульсный сигнал | |||
| Дискретность установки частоты | 1 мкГц | ||
| Регулировка длительности импульса | от 1 нс Дискретность установки от 10 пс. Максимальная длительность импульса ограничена максимальной частотой | ||
| Погрешность установки длительности импульса | ±(0,01% от уст. + 0,3 нс) | ||
| Диапазон установки длительность фронта/среза импульса | от 1 нс до 75 с (10% ~ 90%) Дискретность установки от 100 пс Выходной уровень ≤ 3Впик-пик, |Постоянное смещение| ≤ 3 В. | ||
| Скважность | от 0,001 до 99,999% Дискретность установки от 0,001%, в зависимости частоты выходного сигнала | ||
| Выброс на вершине и паузе импульса | ≤ 3% (100 кГц, 1 Впик-пик, 50 Ом, фронт 1 нс) | ||
| Джиттер | 20 пс (>10 кГц, 1 Впик-пик, 50 Ом) | ||
| Белый шум | |||
| Полоса частот (-3дБ) | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 1 ГГц |
| ПСДП / PRBS | |||
| Максимальная скорость передачи данных | 200 Мбит/с | 312,5 Мбит/с | 312,5 Мбит/с |
| Длина последовательности | 2 ͫ¯¹ , m = 3,4, ..., 32 | ||
| Минимальная длительность фронта/среза импульса | 0,5 нс (10% ~ 90%, 1 Впик-пик, 50 Ом) | ||
| Пилообразная, треугольная формы | |||
| Диапазон частот | 1 мкГц … 10 МГц | ||
| Нелинейность (максимум) | 1,5% (1 кГц, 1 Впик-пик, симметрия 50 %) | ||
| Перестраиваемая симметрия | 0,0 … 100,0% | ||
| Постоянное напряжение (DC) | |||
| Диапазон установки уровня постоянного напряжения | ±6 В (50 Ом) ±12 В (высокоомный выход) | ||
| Погрешность установки уровня постоянного напряжения | ±(1% от уст. + 2 мВ) | ||
| Сигналы произвольной формы | |||
| Режим AFG | |||
| Диапазон частот | 1 мкГц … 35 МГц | 1 мкГц … 50 МГц | 1 мкГц … 100 МГц |
| Скорость выборки | 2,5 Гвыб/с | ||
| Длина сигнала | 32000 точек | ||
| Длительность фронта/среза | 450 пс (10% … 90%, 1 Впик-пип, 50 Ом) | ||
| Источник сигнала | Встроенные в память, загрузка из файла, импорт из ПО EasyWaveX | ||
| Режим AWG | |||
| Диапазон регулировки скорости выборки | от 0,01 выб/с до 2,5 Гвыб/с | ||
| Диапазон регулировки длины сигнала | от 24 точек до 512 Мточек | ||
| В режиме формирования последовательности, минимальная длина сигнала - 64 точки. При длине сигнала меньше 256 точек, значение длины должны быть целым числом, кратным 16. | |||
| Вертикальное разрешение | 14 бит | ||
| Режимы интерполяции | Удержание 0-го порядка, линейное, sinc, sin27, sinc13 | ||
| Формирование последовательности | Число сегментов: 1... 1024 Число повторений сегментов: 1... 65535 Режим работы: Непрерывный, Одиночный/Пакетный, Бесконечный, Пошаговый, Расширенный Источник запуска: Ручной, Задержанный, Внешний | ||
| Источник сигнала | Встроенные в память, загрузка из файла, импорт из ПО EasyWaveX | ||
| Джиттер | 50 пс (для шаблона ”010101”, 1 Впик-пик,50 Ом, 2,5 Гвыб/с) | ||
| Векторный генератор (Опция) | |||
| Векторные (I/Q) сигналы (Опция) | |||
| Диапазон регулировки символьной скорости | от 250 символов/c до 500 Мсимволов/c | ||
| Длина сигнала | 512 Мточек | ||
| Диапазон регулировки несущей частоты | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 1 ГГц |
| Вертикальное разрешение | 14 бит | ||
| Форматы модуляции | 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK,8FSK, 16FSK, MSK, мультитональная (MultiTone), пользовательская (Custom – через ПО EasyIQ) | ||
| Полоса пропускания | 150 МГц – калиброванное значение | ||
| I/Q-модулятора | до 625 МГц – в зависимости от символьной скорости и установок фильтра | ||
| Остаточный модуль вектора ошибки (EVM) | Остаточный модуль вектора ошибки (EVM) | ||
| Виды последовательностей | PN7, PN9, PN15, PN23, пользовательские (через ПО EasyIQ) | ||
| Источник сигнала | Встроенные в память, загрузка из файла, импорт из ПО EasyIQ | ||
| Калибровка IQ | Баланс, смещение и угол | ||
| Модуляции | |||
| АМ, ЧМ | |||
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ | ||
| Источник модуляции | Внешний, внутренний, канал | ||
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ | ||
| Частота модуляции | 1 мГц ... 2 МГц – внутренний | ||
| Коэффициент АМ | 0,00 ... 120,00 % (АМ) | ||
| Пиковая девиация (ЧМ) | до 0,5 * Гц максимальной частоты генератора | ||
| ФМ | |||
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ | ||
| Источник модуляции | Внешний, внутренний, канал | ||
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ | ||
| Частота модуляции | 1 мГц ... 2 МГц – внутренний | ||
| Диапазон установки девиации фазы | 0º ... 360º | ||
| ШИМ | |||
| Формы несущей | Импульс | ||
| Источник модуляции | Внешний, внутренний, канал | ||
| Модулирующее колебание (внутреннее | Синус, меандр, пила, треугольник, шум, СПФ | ||
| Частота модуляции | 1 мГц ... 2 МГц – внутренний | ||
| АМН, ЧМН, ФМН | |||
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ | ||
| Источник модуляции | Внешний, внутренний, канал | ||
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %) | ||
| Частота модуляции | 500 мкГц ... 61 МГц – внутренний; до 10 МГц – внешний | ||
| Частота скачка | 1 мГц ... 2 МГц | ||
| ГКЧ | |||
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ | ||
| Диапазон установки времени качания | 1 мс … 1000 с | ||
| Диапазон установки времени задержки запуска | 1,963 мкс … 10 с | ||
| Диапазон частот (старт/стоп) | Синус: 1 мкГц … 2 ГГц, Прямоугольник: 1 мкГц … 770 МГц | ||
| Закон качания | Линейный, логарифмический | ||
| Тип качания | Возрастание или убывание | ||
| Источник синхронизации | Внешний, внутренний, ручной | ||
| Пакетный режим | |||
| Формы сигналов | Стандартные формы сигналов (кроме: DC) + СПФ | ||
| Режим запуска | Синхронизированный, по строб-импульсу, ручной | ||
| Период повторения | 1 мкс … 1000 с | ||
| Число импульсов в пакете | 1 … 1000000 импульсов | ||
| Начальная/конечная фаза | 0° … +360° | ||
| Диапазон установки времени задержки запуска | 2,079 мкс … 10 с | ||
| Дополнительные характеристики | |||
| Частотомер | |||
| Частотный диапазон | 100 мГц … 400 МГц – открытый вход (DC) 1 Гц … 400 МГц – закрытый вход (AC) | ||
| Измерения | Частота, счет импульсов | ||
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл | ||
| Чувствительность | Открытый вход (DC), максимальный входной уровень ±2,5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) Закрытый вход (AC), максимальный входной уровень ±5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) | ||
| Входной коннектор | BNC | ||
| Цифровые каналы (Опция) | |||
| Число каналов | 16-бит | ||
| Диапазон установки скорости передачи данных | 1 мбит/с … 1 Гбит/с – LVDS 1 мбит/с … 2 Мбит/с – LVTTL | ||
| Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов LVTTL - низковольтная передача сигналов Тип выходного стандарта зависит от выбранной опции. Подробнее в разделе информация для заказа | ||
| Дополнительные входы / выходы | |||
| Вход сигнала опорной частоты | BNC-тип, на задней панели. Входная частота: 10 МГц (±0,1 мГц). Минимальный входной уровень: 1,4 Впик-пик (50 Ом). | ||
| Выход сигнала опорной частоты | BNC-тип, на задней панели. Выходная частота: 10 МГц. Выходной уровень: 3,3 Впик-пик (50 Ом). | ||
| Внешняя модуляция | BNC-тип, на задней панели. Диапазон входных частот: 0 … 1 МГц. Импеданс: 10 кОм. Входной уровень: ±5 Впик-пик | ||
| Синхровход/Строб | BNC-тип, на задней панели. Импеданс: 100 кОм. Входной уровень: VIH 2 В ... 5,5 В, VIL -0,5 В ... 0,8 В Минимальная длительность импульса 100 нс Время отклика: 2,28 мкс (ГКЧ), 2,07 мкс (пакетный режим Импульс, остальные формы – 1,96 мкс) | ||
| Синхровыход | BNC-тип на задней панели. Импеданс: 50 Ом. Частота: 1 МГц. Выходной уровень: VOH 3,8 В, VOL 0,44 В | ||
| Маркер | 2, BNC- тип на задней панели. Импеданс: 50 Ом. Диапазон установки задержки маркера: 0,0 нс … 2,3 мкс. Длительность импульса: 108 нс. Длительность фронта/среза: 25,6 нс. Джиттер: 400 пс | ||
| Общие данные | |||
| Дисплей | Графический ЖК-дисплей, диагональ 12,7 см, емкостной сенсорный. Разрешение: 800х480 | ||
| Интерфейсы | 3 - USB 2.0 Host, USB 2.0 Device(USBTMC) LAN 10M/100M (VXI-11/Telnet/Socket/WebServer) GPIB – Опция (адаптер GPIB - USB ) | ||
| Напряжение питания | 100…240 В (±10%), 50/60 Гц, 110 Вт | ||
| Условия эксплуатации | 0°С ... +50°С, относительная влажность ≤90% (+30°С), ≤50% (+50°С) | ||
| Условия хранения | -20°С ... +60°С, относительная влажность ≤ 95% | ||
| Габаритные размеры | 338 × 113 × 369 мм (Ш х В х Г) Возможность монтажа в 19" стойку (Опция SSG-RMK), высота 3U | ||
| Масса | 4,4 кг | ||
По запросу
10 936 800 Р
7 187 035 Р
5 813 715 Р
5 335 485 Р
3 796 651 Р
3 340 865 Р
3 307 710 Р
3 245 405 Р
2 989 000 Р
2 969 800 Р
2 842 305 Р
2 444 598 Р
2 418 557 Р
2 318 000 Р
2 160 775 Р
1 845 250 Р
1 844 995 Р
1 367 810 Р
1 358 821 Р
Другие модели АКИП
Все товары в категории Генераторы импульсов и сигналов
